Chapitre 4 Notions de base d’ingénierie
d’un site
4.1 Différents materiels
utilisés
Le Combiner
Il s’agit d’un dispositif
qui accepte plusieurs émetteurs en entrée, les couple et fournit
un signal unique en sortie. Cela permet d’émettre plusieurs signaux
sur une seule antenne d’émission. On distingue deux types de
Combiners suivant la technique de couplage de signaux mis en oeuvre : les
Combiners à cavité, les Combiners hybride. Les combiners
introduisent des pertes au niveau de la chaîne
d’émission.

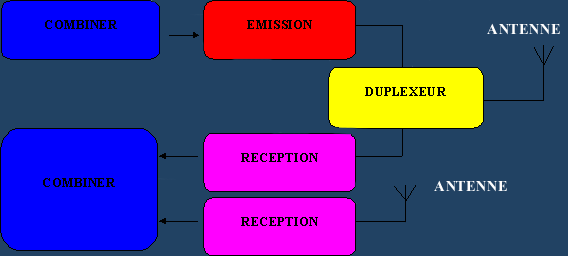

Le Duplexeur
Le duplexeur se constitue de deux
filtres passe-bande dont le premier est centré sur la bande
d’émission et le second sur la bande de réception. Il permet
d’utiliser une seule et même antenne pour l’émission et
la réception. Les pertes introduites par le duplexeur sont
d’environ 0.5 dB (au plus 1 dB).
L’antenne
C’est un dispositif passif qui
produit du champ électromagnétique. On caractérise une
antenne par deux grandeurs qui sont le gain et le diagramme de
rayonnement.
4.2 Diversité d’espace
La diversité d’espace
est une technique destinée à combattre les évanouissements
rapides liés au fading de Rayleigh. La méthode consiste
à positionner deux antennes de réception suffisamment
espacées pour que les signaux reçus sur chacune d’elles
subissent une statistique de fading indépendante. La sélection
d’un signal plutôt qu’un autre peut s’effectuer suivant
deux méthodes : Sélection de la meilleure réception
instantanée ou Combinaison des réceptions. Cette technique permet
d’accroître la qualité de service.

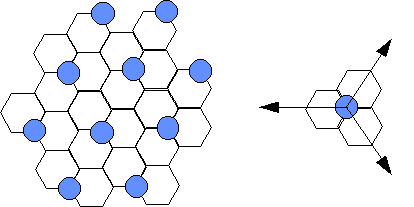

4.3 Trisectorisation
Dans le réseau, les sites
peuvent être trisectorisés. Sur un même lieu
géographique sont regroupées trois stations de base couvrant
chacune un secteur repéré par son azimut.
La trisectorisation permet de
concentrer l’énergie émise sur une zone bien définie,
ce qui permet de maîtriser la couverture radio et de limiter les
émissions hors de la zone de service. On peut également
concentrer davantage l’énergie en tiltant l’antenne,
c’est à dire l’incliner de quelques degrés par rapport
au plan vertical.
4.4 Amplificateur TMA
C’est un amplificateur faible
bruit. Il existe deux types de TMA qui correspondent à deux types
d’ingénierie :
· les TMA FLT : ils
présentent une sortie vers l’antenne de réception et une
sortie vers le récepteur de la station de base (RX).
· les
TMA DPX : ils intègrent un duplexeur en plus; ils présentent une
sortie vers l’antenne émission/réception, une sortie vers le
récepteur (RX) de la station de base et une sortie vers
l’émetteur de la station de base (TX).
Le TMA doit impérativement
être placé au plus près de l’antenne de
réception. Le gain apporté au niveau de la chaîne de
réception par le TMA est d’environ 5 dB. Il s’agit d’un
gain en sensibilité de la chaîne de réception.
4.5 Déclaration de voisinage
L’abonné GSM doit
pouvoir passer d’une cellule à l’autre sans que sa
communication ne soit coupée. Pour que le handover puisse se
réaliser, il faut déclarer à l’OMC les cellules
voisines de celle ou la communication se déroule. En effet, un HO se
prépare de la manière suivante :
. La BTS transmet au mobile
le numéro de BCCH de ses cellules déclarées voisines.
. Le mobile effectue des mesures de niveau de champ sur ces fréquences
et tente de décoder les BSIC de ces voisines et les transmet à la
BTS.
. Le mobile transmet à la BTS ces mesures et les BSIC
décodés associés aux BCCH.
. La BTS transmet au BSC
ces valeurs.
. Le BSC décide ou non le handover.

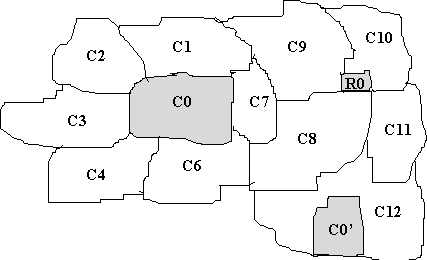

Dans cet exemple, les cellules 1
à 7 doivent être déclarées voisines
réciproques (entrantes et sortantes) de la cellule 0. Dans certains cas,
il sera également nécessaire de déclarer C8 et C9 voisines
réciproques.
Enfin, il arrive que la cellule couvre
au-delà de sa zone théorique. Dans ce cas :
· si la tache est importante ( C0’),
elle sera déclarée voisine réciproque de C8, C11, et
C12.
· si la tâche est
petite (résurgence R0), il faudra déclarer les relations
uniquement sortantes vers C8, C9, C10, C11, afin d’empêcher le
mobile de rentrer dans cette résurgence et, si c’est le cas, lui
éviter d’y rester piégé. |
