Chapitre 5 Généralités sur les protocoles et les interfaces
5.1 Définitions
La différence entre protocole et interface est fondamentale.
Une interface est le point de contact entre deux entités contiguës; chaque
interface porte différents flux de protocole.
Un protocole vise à établir des règles de
signalisation de part et d’autre d’une interface, on entendra donc par
protocole des règles d’échanges entre différentes entités.
La spécification d’un protocole est donc distincte de la spécification d’une
interface dans la mesure où celle-ci peut être réduite à sa « pile »
de protocole.
5.2 Architecture en couches du modèle
Dans le domaine des télécommunications, une méthode très efficace est utilisée pour
grouper différentes fonctions : l’architecture OSI.
En effet, le système GSM / DCS a adopté les trois couches basses de cette
structure (qui en comporte 7) pour son modèle. L’utilisation d’un tel modèle
permet la création d’un système ouvert, accessible à d’autres systèmes
utilisant ce type de structure.
A travers la complexité du modèle OSI, on peut dégager deux axes principaux Un
axe horizontal qui identifie le fait d’accéder à une extrémité, et un axe
vertical qui correspond à la structure en couches.

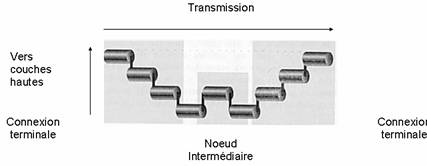

Structure en couches
5.3 Relais et interconnexions

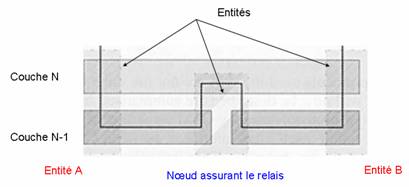

Fonction relais
L’information n’est pas transmise directement de A vers B mais comme composantes de messages
à travers les différentes entités.
Dans le cas de la figure précédente, les messages sont transmis de A à B sans
modification à travers le nœud intermédiaire, ce dernier jouant uniquement le
rôle de relais.

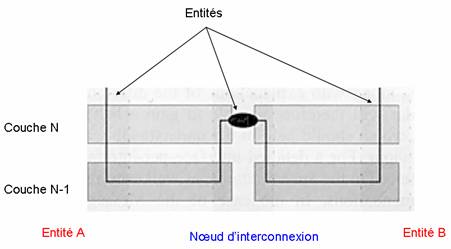

Fonction d’interconnexion
Contrairement au cas précédent, un premier message transmis par l’entité A déclenche l’envoi,
via un équipement d’interconnexion, d’un ou plusieurs messages transportant une
part de l’information portée par le message original vers une 3ème
destination et ainsi de suite.
|
